ASME B16.5 Class300 Steel Flange

Views: 2     Author: Site Editor     Publish Time: 2026-04-13      Origin: Site

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
telegram sharing button
sharethis sharing button

ASME B16.5 is a standard established by the American Society of Mechanical Engineers for pipe flanges and flange connections. It specifies detailed dimensions, pressure ratings, materials, and facing types for flanges to meet various industrial applications. ASME B16.5 Class 300 flanges, as an important type, are widely used in industries such as oil, chemical, natural gas, power, pharmaceutical, and food.

Types of ASME B16.5 Class 300 Flanges

Types of ASME B16.5 Pipe Flange

The ASME B16.5 standard includes various flange types, each with specific design features, applications, and manufacturing requirements. Commonly used forged flange types in industrial piping systems include: Weld neck flange (WN), Slip on flange (SO), Blind flange (BL), Socket weld flange (SW), Threaded flange (TH), and Lap joint flange (LAPJ). Each type has unique design characteristics and applications.

types of asme b16.5 flange

Specifications of Forged Flanges

Types

Weld Neck Flange、Slip on Flange、Socket Weld Flange、Threaded Flange、Lap Joint Flange、Blind Flange

Sealing Face

Raised Face (RF), Flat Face (FF), Ring Type Joint (RTJ)

Size

1/2"- 24" / DN15 - DN600

Standard

ASME B16.5

Carbon Steel

ASTM A105,P235GH,ASTM A350 LF2, 16Mn,P250GH,P280GH,ASTM A694 F42 / 46 / 56 / 60 / 65

Alloy Steel

STM A182 F11 / 12 / 5 / 9 / 91 / 92

Stainless Steel

ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L

Duplex Stainless Steel

ASTM A182 F51, F53, F44

Sealing Face Types of Class 300 Pipe Flanges

The flange sealing face is the contact surface between two flanges in a connection. It can be flat, raised, tongue-and-groove, etc. By using gaskets and bolts, the two flange faces are tightly joined to ensure sealing and prevent medium leakage, enabling safe and reliable transport.

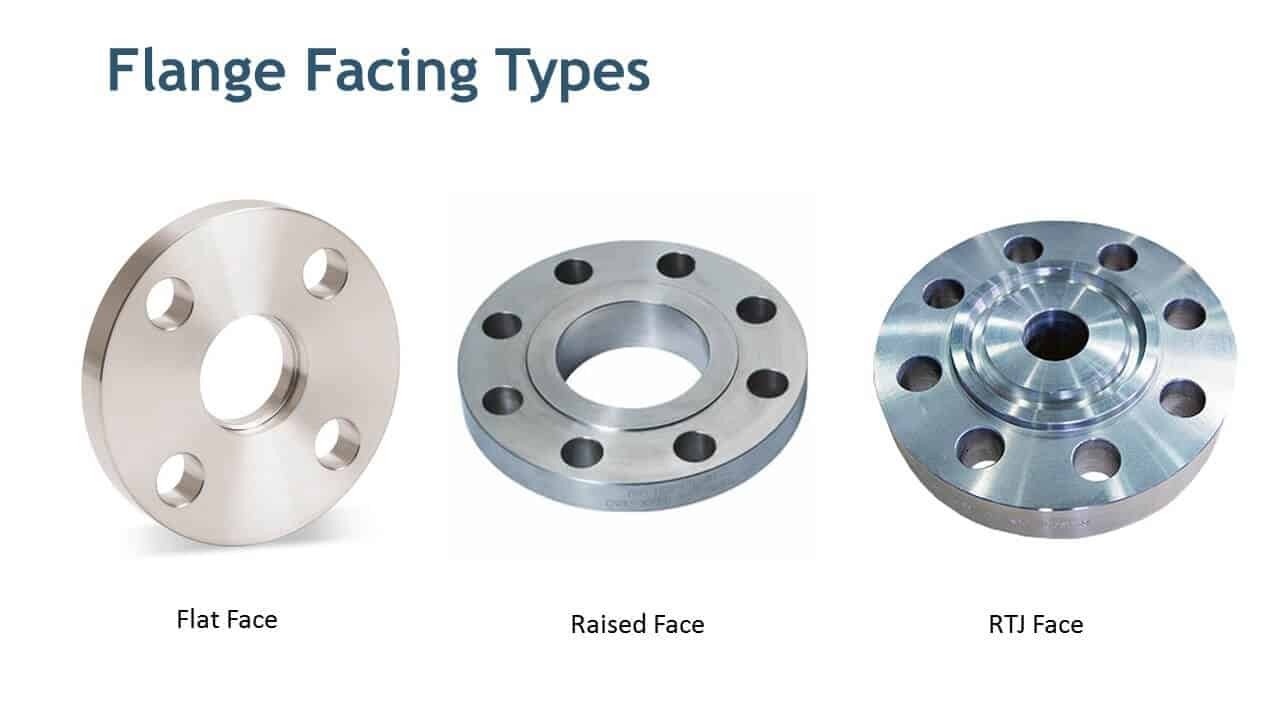

Class 300 pipe flange sealing faces include seven types: FF (Flat Face),  RF (Raised Face), RTJ (Ring Type Joint), M (Male), FM (Female), T (Tongue), and G (Groove). Among them, FF, RF, and RTJ are more common.

sealing face of flange

Flat Face (FF):Common in flat face flanges, with a smooth surface, simple design, easy processing. Large contact area with gasket, requiring high compression force. Used in high-pressure or high-temperature piping. Disadvantages: gasket placement is difficult during installation; gasket tends to extend or move sideways after pre-tightening.

Raised Face (RF):Widely used with non-metallic flat gaskets, clad gaskets, metal jacketed gaskets, and spiral wound gaskets. A raised smooth surface that can also have serrated concentric grooves. Provides a real-time seal under pressure. Disadvantage: large contact area makes gasket squeeze out sideways and difficult to compress tightly.

Ring Type Joint (RTJ):High-precision all-metal sealing face designed for high pressure and temperature, suitable for extreme conditions. Available in various materials (stainless steel, carbon steel) with excellent mechanical properties and corrosion resistance. Cross-section shapes: oval and octagonal. Good sealing performance, easy to install and remove for frequent operations. Disadvantages: complex processing, higher cost than FF and RF.

Types of Material

ASME B16.5 specifies steel types suitable for different pressure ratings and service conditions, such as carbon steel, alloy steel, and stainless steel, with clear requirements for chemical composition and mechanical properties. For special materials or environments (e.g., corrosion resistance or high temperature), additional standards like ASTM A182 may apply.

As a professional flange manufacturer, we offer ASME B16.5 flanges in various materials:

Stainless Steel

ASTM/ASME A/SA182 F304, F304L, F316, F316L, F321, F904L, F310S,DIN 1.4301, DIN 1.4306, DIN 1.4401, DIN 1.4404, DIN 1.4308, DIN 1.4408, DIN 1.4306, DIN 1.4409

Chemical Composition

CHEMICAL LIMITS C Mn P S Si Ni Cr Mo N Cu
ASTM A182 F304 MIN




8.0 18.0


MAX 0.08 2.00 0.045 0.030 1.00 11.0 20.0
0.10
ASTM A182 F316 MIN




10.00 16.00 2.00

MAX 0.08 2.00 0.045 0.030 1.00 14.00 18.00 3.00 0.01
ASTM A182 F904L  (N08904) MIN




23.00 19.00 4.00
1.00
MAX 0.02 2.00 0.040 0.030 1.00 28.00 23.00 5.00 0.10 2.00

Mechanical Properties

MATERIAL T.S (MPA) Y.S (MPA) EL % R/A %
ASTM A182 F304 515 min 205 min 30 min 50 min
ASTM A182 F316 515 min 205 min 30 min 50 min
ASTM A182 F904L (N08904) 490 min 215 min 35 min

Carbon Steel

ASTM/ASME A/SA105 A/SA105N, DIN 1.0402, DIN 1.0460, DIN 1.0619,ASTM A350 LF2 / LF3, ASTM A694 / A694 F52 / F56 / F60 / F65 / F70 / F80


Chemical Composition

CHEMICAL LIMITS C Mn P S Si Cu Ni Cr Mo V
ASTM A105 MIN
0.60

0.10




MAX 0.35 1.05 0.035 0.040 0.35 0.40 0.40 0.30 0.12 0.08

Mechanical Properties

MATERIAL T.S (MPA) Y.S (MPA) EL % R/A % HARDNESS
ASTM A105 485 min 250 min 22 min 30 min 197 max

Alloy Steel

ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91


Chemical Composition

CHEMICAL LIMITS C Mn P S Si Ni Cr Mo
ASTM A182 F5 MIN
0.30



4.00 0.44
MAX 0.15 0.60 0.030 0.030 0.50 0.50 6.00 0.65
ASTM A182 F9 MIN
0.30

0.50
8.00 0.90
MAX 0.15 0.60 0.030 0.030 1.00
10.00 1.10
ASTM A182 F12 CL1 MIN 0.05 0.30



0.80 0.44
MAX 0.15 0.60 0.45 0.45 0.50
1.25 0.65
ASTM A182 F12 CL2 MIN 0.10 0.30

0.10
0.80 0.44
MAX 0.20 0.80 0.40 0.40 0.60
1.25 0.65
ASTM A182 F11 CL1 MIN 0.05 0.30

0.50
1.00 0.44
MAX 0.15 0.60 0.03 0.03 1.00
1.50 0.65
ASTM A182 F11 CL2 MIN 0.10 0.30

0.50
1.00 0.44
MAX 0.20 0.80 0.04 0.04 1.00
1.50 0.65
ASTM A182 F11 CL3 MIN 0.05 0.30

0.50
1.00 0.44
MAX 0.15 0.60 0.03 0.03 1.00
1.50 0.65

Mechanical Properties

MATERIAL ASTM A182 F5 ASTM A182 F9 ASTM A182 F12 CL1 ASTM A182 F12 CL2 ASTM A182 F11 CL1 ASTM A182 F11 CL2 ASTM A182 F11 CL3
T.S (MPA) 485 min 585 min 415 min 485 min 415 min 485 min 515 min
Y.S (MPA) 275 min 380 min 220 min 275 min 205 min 275 min 310 min
EL % 20 min 20 min 20 min 20 min 20 min 20 min 20 min
R/A % 35 min 40 min 45 min 30 min 45 min 30 min 30 min
HARDNESS 143-217 179-217 121-174 143-207 121-174 143-207 150-207

Duplex Stainless Steel

S31803 / S32205 / S32750 / S32760 ASTM A182 F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61

Chemical Composition

CHEMICAL LIMITS C Mn P S Si Ni Cr Mo N Cu W
ASTM A182 F51 MIN




4.50 21.00 2.50 0.08

MAX 0.03 2.00 0.030 0.020 1.00 6.50 23.00 3.50 0.20

ASTM A182 F53 MIN




6.00 24.00 3.00 0.24

MAX 0.03 1.20 0.035 0.020 0.80 8.00 26.00 5.00 0.32 0.50
ASTM A182 F55 MIN




6.00 24.00 3.00 0.20 0.50 0.50
MAX 0.03 1.00 0.030 0.010 1.00 8.00 26.00 4.00 0.30 1.00 1.00

Mechanical Properties

MATERIAL ASTM A182 F51 ASTM A182 F53 ASTM A182 F55
T.S (MPA) 620 min 800 min 750-895
Y.S (MPA) 450 min 550 min 550 min
EL % 15 min 25 min 25 min
R/A %
15 min 45 min
HARDNESS
310 max

Dimensions of ASME B16.5 Class 300 Flanges

Class 300 Weld Neck Flange (WN)

ASME B16.5 Weld Neck Flange


Nominal Pipe Size A B C D E F G H I J Weight
inch mm mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.30 95.20 15.70 14.20 52.30 21.30 38.10 35.00 4 15.70 66.55 0.75
3/4 26.70 117.3 20.80 15.70 57.15 26.70 47.70 42.90 4 19.00 82.50 1.26
1 33.40 123.9 26.70 17.50 62.00 33.50 53.80 50.80 4 19.00 88.90 1.52
1 1/4 42.20 133.3 35.10 19.00 65.00 42.20 63.50 63.50 4 19.00 98.50 2.03
1 1/2 48.30 155.4 40.90 20.60 68.30 48.30 69.85 73. 15 4 22.30 114.3 2.89
2 60.30 165. 1 52.60 22.30 69.85 60.45 84.00 91.90 8 19.00 127.0 3.4
2 1/2 73.00 190.5 62.70 25.40 76.20 73.15 100.0 104.6 8 22.30 149.3 5.17
3 88.90 209.5 78.00 28.40 79.25 88.90 117.3 127.0 8 22.30 168.1 6.93
3 1/2 101.6 228.6 90.20 30.20 81.00 101.6 133.3 139.7 8 22.30 184.1 8.67
4 114.3 254.0 102.4 31.70 85.80 114.3 146.0 157.2 8 22.30 200.1 11.2
5 141.3 279.4 128.3 35.00 98.50 141.2 177.8 185.7 8 22.30 234.9 15.1
6 168.3 317.5 154.2 36.50 98.50 168.4 206.2 215.9 12 22.30 269.7 19.1
8 219.1 381.0 202.7 41.10 111.2 219.2 260.3 269.7 12 25.40 330.2 29.9
10 273.0 444.5 254.5 47.70 117.3 273.0 320.5 323.8 16 28.40 387.3 42.7
12 323.8 520.7 304.8 50.80 130.0 323.8 374.6 381.0 16 31.70 450.8 61.8
14 355.6 584.2 To be specified by
the Purchaser
53.80 142.7 355.6 425.4 412.7 20 31.70 514.3 85.8
16 406.4 647.7 57.15 146.0 406.4 482.6 469.9 20 35.00 571.5 106
18 457.2 711.2 60.45 158.7 457.2 533.4 533.4 24 35.00 628.6 131
20 508.0 774.7 63.50 162.0 508.0 587.2 584.2 24 35.00 685.8 158
24 609.6 914.4 69.85 168.1 609.6 701.5 692.1 24 41.10 812.8 230

Class 300 Slip On Flange(SO)

SO Flange Drawing

Nominal
Pipe Size
A B C D F G H I J Weight
inch mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.3 95.2 22.4 14.2 22.4 38.1 35.1 4 15.7 66.55 0.64
3/4 26.7 117.3 27.7 15.7 25.4 47.7 42.9 4 19.1 82.5 1. 12
1 33.4 123.9 34.5 17.5 26.9 53.8 50.8 4 19.1 88.9 1.36
11/4 42.2 133.3 43.2 19 26.9 63.5 63.5 4 19.1 98.6 1.68
11/2 48.3 155.4 49.5 20.6 30.2 69.85 73.15 4 22.4 114.3 2.49
2 60.3 165.1 62 22.3 33.2 84 91.9 8 19.1 127 2.87
21/2 73.0 190.5 74.7 25.4 38.1 100 104.6 8 22.4 149.4 4.32
3 88.9 209.5 90.7 28.4 42.9 117.3 127 8 22.4 168.1 5.85
31/2 101.6 228.6 103.4 30.2 44.4 133.3 139.7 8 22.4 184.2 7.34
4 114.3 254 116.1 31.7 47.7 146 157.2 8 22.4 200.1 9.61
5 141.3 279.4 143.8 35 50.8 177.8 185.7 8 22.4 234.9 12.3
6 168.3 317.5 170.7 36.5 52.3 206.2 215.9 12 22.4 269.7 15.6
8 219. 1 381 221.5 41.1 61.9 260.3 269.7 12 25.4 330.2 24.2
10 273.0 444.5 276.3 47.7 66.55 320.5 323.9 16 28.4 387.3 34.1
12 323.8 520.7 327.1 50.8 73.15 374.6 381 16 31.7 450.8 49.8
14 355.6 584.2 359.1 53.8 76.2 425.4 412.8 20 31.7 514.4 69.9
16 406.4 647.7 410.5 57.15 82.5 482.6 469.9 20 35 571.5 88.1
18 457.2 711.2 461.8 60.45 88.9 533.4 533.4 24 35 628.7 109
20 508.0 774.7 513.1 63.5 95.2 587.2 584.2 24 35 685.8 134
24 609.6 914.4 616 69.85 106.4 701.5 692.2 24 41 812.8 201

Class 300 Socket Weld Flange (SW)

SOCKET WELD FLANGE


Nominal Pipe Size A B C D E K F G H I J Weight
inch mm mm mm mm mm mm mm mm mm Holes mm mm kg  / piece
1/2 21.30 95.20 15.70 14.20 22.30 22.40 9.60 38.10 35.10 4 15.70 66.55 0.66
3/4 26.70 117.3 20.80 15.70 25.40 27.70 11.10 47.70 42.90 4 19.10 82.50 1.15
1 33.40 123.9 26.70 17.50 26.90 34.50 12.70 53.80 50.80 4 19.10 88.90 1.40
11/4 42.20 133.3 35.10 19.00 26.90 43.20 14.20 63.50 63.50 4 19.10 98.60 1.75
11/2 48.30 155.4 40.90 20.60 30.20 49.50 15.70 69.85 73.15 4 22.30 114.3 2.55
2 60.30 165.1 52.60 22.30 33.20 62.00 17.50 84.00 91.90 8 19.10 127.0 2.93
21/2 73.00 190.5 62.70 25.40 38.10 74.70 19.00 100.0 104.6 8 22.30 149.3 4.40
3 88.90 209.5 78.00 28.40 42.90 90.70 20.60 117.3 127.0 8 22.30 168. 1 5.92

Class 300 Threaded Flange (TH)

threaded flange cl150


Nominal Pipe Size A B C D E F G H I J Weight
inch mm mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.30 95.20 23.60 14.20 22.30 15.70 38.10 35.00 4 15.70 66.55 0.64
3/4 26.70 117.3 29.00 15.70 25.40 15.70 47.70 42.90 4 19.00 82.50 1.12
1 33.40 123.9 35.80 17.50 26.90 17.50 53.80 50.80 4 19.00 88.90 1.36
11/4 42.20 133.3 44.40 19.00 26.90 20.60 63.50 63.50 4 19.00 98.50 1.68
11/2 48.30 155.4 50.50 20.60 30.20 22.30 69.85 73. 15 4 22.30 114.3 2.49
2 60.30 165.1 63.50 22.30 33.20 28.40 84.00 91.90 8 19.00 127.0 2.87
21/2 73.00 190.5 76.20 25.40 38. 10 31.70 100.0 104.6 8 22.30 149.3 4.32
3 88.90 209.5 92.20 28.40 42.90 31.70 117.3 127.0 8 22.30 168.1 5.85
31/2 101.6 228.6 104.9 30.20 44.40 36.50 133.3 139.7 8 22.30 184.1 7.34
4 114.3 254.0 117.6 31.70 47.70 36.50 146.0 157.2 8 22.30 200.1 9.61
5 141.3 279.4 144.5 35.00 50.80 42.90 177.8 185.7 8 22.30 234.9 12.3
6 168.3 317.5 171.4 36.50 52.30 45.90 206.2 215.9 12 22.30 269.7 15.6
8 219.1 381.0 222.2 41.10 61.90 50.80 260.3 269.7 12 25.40 330.2 24.2
10 273.0 444.5 276.3 47.70 66.55 55.60 320.5 323.9 16 28.40 387.3 34.1
12 323.8 520.7 328.7 50.80 73. 15 60.45 374.6 381.0 16 31.70 450.8 49.8
14 355.6 584.2 360.4 53.80 76.20 63.50 425.4 412.7 20 31.70 514.3 69.9
16 406.4 647.7 411.2 57.15 82.50 68.30 482.6 469.9 20 35.00 571.5 88.1
18 457.2 711.2 462.0 60.45 88.90 69.85 533.4 533.4 24 35.00 628.6 109
20 508.0 774.7 512.8 63.50 95.20 73.15 587.2 584.2 24 35.00 685.8 134
24 609.6 914.4 614.4 69.85 106.4 82.50 701.5 692.2 24 41.10 812.8 201

Class 300 Lap Joint Flange(LAPJ)

LAP JOINT FLANGE


Nominal Pipe Size A B C D R F H I J Weight
inch mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.30 95.20 22.90 14.20 22.30 3.000 38.10 4 15.70 66.55 0.62
3/4 26.70 117.3 28.20 15.70 25.40 3.000 47.70 4 19.00 82.50 1.10
1 33.40 123.9 35.10 17.50 26.90 3.000 53.80 4 19.0 88.90 1.33
11/4 42.20 133.3 43.70 19.00 26.90 4.800 63.50 4 19.00 98.50 1.65
11/2 48.30 155.4 50.00 20.60 30.20 6.400 69.85 4 22.30 114.3 2.44
2 60.30 165.1 62.50 22.30 33.20 7.900 84.00 8 19.10 127.0 2.83
21/2 73.00 190.5 75.40 25.40 38.10 7.900 100.0 8 22.30 149.3 4.25
3 88.90 209.5 91.40 28.40 42.90 9.700 117.3 8 22.30 168.1 5.78
31/2 101.6 228.6 104.1 30.20 44.40 9.700 133.3 8 22.30 184.1 7.27
4 114.3 254.0 116.8 31.70 47.70 11.20 146.0 8 22.30 200.1 9.55
5 141.3 279.4 114.5 35.0 50.80 11.20 177.8 8 22.30 234.9 12.2
6 168.3 317.5 171.5 36.50 52.30 12.70 206.2 12 22.30 269.7 15.5
8 219.1 381.0 222.3 41. 10 61.90 12.70 260.3 12 25.40 330.2 24.1
10 273.0 444.5 277.4 47.70 95.20 12.70 320.5 16 28.40 387.3 34.4
12 323.8 520.7 328.2 50.80 101.6 12.70 374.6 16 31.70 450.8 50.4
14 355.6 584.2 360.2 53.80 111.2 12.70 425.4 20 31.70 514.3 70.9
16 406.4 647.7 411.2 57. 15 120.6 12.70 482.6 20 35.00 571.5 89.5
18 457.2 711.2 462.3 60.45 130.0 12.70 533.4 24 35.00 628.6 111
20 508.0 774.7 514.4 63.50 139.7 12.70 587.2 24 35.00 685.8 137
24 609.6 914.4 616.0 69.8 152.4 12.70 701.5 24 41.10 812.8 204

Class 300 Blind Flange (BL)

BLIND FLANGE DIMENSION


Nominal Pipe Size A C G H I J Weight
inch mm mm mm mm Holes mm mm kg / piece
1/2 21.3 95.2 14.2 35.1 4 15.7 66.55 0.64
3/4 26.7 117.3 15.7 42.9 4 19 82.5 1.11
1 33.4 123.9 17.5 50.8 4 19 88.9 1.39
11/4 42.2 133.3 19 63.5 4 19 98.5 1.79
11/2 48.3 155.4 20.6 73.15 4 22.3 114.3 2.66
2 60.3 165. 1 22.3 91.9 8 19. 1 127 3.18
21/2 73.0 190.5 25.4 104.6 8 22.3 149.3 4.85
3 88.9 209.5 28.4 127 8 22.3 168.1 6.81
31/2 101.6 228.6 30.2 139.7 8 22.3 184.1 8.71
4 114.3 254 31.7 157.2 8 22.3 200.1 11.5
5 141.3 279.4 35 185.7 8 22.3 234.9 15.6
6 168.3 317.5 36.5 215.9 12 22.3 269.7 20.9
8 219. 1 381 41.10 269.7 12 25.4 330.2 34.3
10 273.0 444.5 47.7 323.9 16 28.4 387.3 53.3
12 323.8 520.7 50.8 381 16 31.7 450.8 78.8
14 355.6 584.2 53.8 412.8 20 31.7 514.3 105
16 406.4 647.7 57.15 469.9 20 35 571.5 137
18 457.2 711.2 60.45 533.4 24 35 628.6 175
20 508.0 774.7 63.5 584.2 24 35 685.8 221
24 609.6 914.4 69.85 692.2 24 41. 10 812.8 339

Application of Forged Flanges

  • Moderate pressure rating: Suitable for medium-pressure piping systems, typically working pressure of 150 to 300 psi.

  • Diverse materials and sealing faces: Can be made of carbon steel, stainless steel, etc., with multiple face types (RF, FM, M, RJ) to suit various needs.

  • Good sealing performance: Designed with proper sealing structure and quality materials to prevent leakage.

  • Easy installation and maintenance: Standard dimensions and connection methods ensure simplicity and good interchangeability, reducing maintenance and replacement costs.

ASME B16.5 pipe flanges are widely used in oil, chemical, natural gas, power, pharmaceutical, food, and other industries. Class 300 flanges play a key role in ensuring safe and stable operation of piping systems.

CONTACT US
Tel: (+86) 372-2155516
Mobile: (+86) 18625862121
Email:order@zzsteels.com
Contact: Jerry Zhao
Address: No 888 Xigangshen Road Jiading Shanghai

QUICK NAVIGATION

WECHAT QR CODE
COPYRIGHT© 2018 SHANGHAI ZHUCHENG PIPE FITTINGS MANUFACTURING CO LTD. ALL RIGHTS RESERVED
TECHNICAL SUPPORT : COVERWEB
